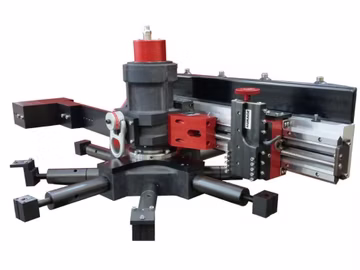

MM-1500i, Innenspannende Flanschendrehmaschine, 14-60" (305-1524 mm) Montagefläc

Innenspannende Flanschendrehmaschinen von Mirage

Model: MM1500i | ECCN: EAR99 | Harmonization: 8458995090 | Serie: FF | Kategorie: Mirage Transportable Werkzeugmaschinen | Produktlinie: Verschraubungsgeräte

Spezifikationen

• Min. Bearbeitungsdurchmesser (mm): 305
• Max. Bearbeitungsdurchmesser (mm): 1500
• Spannbereich (mm): 290 - 1400
• Max. Drehzahl: 20
• Antriebsart: Air
• Number of Feed Settings (standard): 6
• Output Pneumatic (kw): 3
• Air Supply Needed @ 90 psi (m3/min): 2.89
• Facing Feed Rate, Out, Gear 1 (mm/rev): 0.130
• Facing Feed Rate, Out, Gear 2 (mm/rev): 0.203
• Facing Feed Rate, Out, Gear 3 (mm/rev): 0.494
• Facing Feed Rate, In, Gear 1 (mm/rev): 0.155
• Facing Feed Rate, In, Gear 2 (mm/rev): 0.241
• Facing Feed Rate, In, Gear 3 (mm/rev): 0.588
• Grooves per Inch, Out, Gear 1: 195
• Grooves per Inch, Out, Gear 2: 125
• Grooves per Inch, Out, Gear 3: 51
• Grooves per Inch, In, Gear 1: 164
• Grooves per Inch, In, Gear 2: 105
• Grooves per Inch, In, Gear 3: 43
• Minimum Swing Diameter (mm): 1200
• Tool Post Travel (mm): 102
• Hydraulic Option AvailableYesWeight (excluding Base) (kg): 155
• Maximum Base Assembly Weight (kg): 67
• Versandgewicht (kg): 500

Eigenschaften

Flanschendrehmaschinen von Mirage sind bekannt für ihre präzise Konstruktion, ihre Ergebnisse und ihre einfache Einrichtung vor Ort. Diese Werkzeugmaschinen können jegliche Dichtnuten nach ASME-Standards für die Öl-, Gas- und Stromerzeugungsindustrie sowie für die petrochemische Industrie bearbeiten.

Alle Flanschendrehmaschinen von Mirage verfügen über eine gezackte Oberfläche mit 30-55 Rillen pro Zoll und eine Oberflächengüte zwischen Ra 3,2-12,5μ (125-492 Mikrozoll). Kontinuierlicher, verzahnter Mehrfach-Nutflächenvorschub für eine „Grammophonplatten“-Oberflächenbehandlung (ASME-Standard).

• Gehärtete Gleitführungen für langlebige Präzision
• Geräuscharmer Antrieb mit hohem Drehmoment
• Für die meisten Modelle ist Zubehör für die Bearbeitung von Wärmetauschern erhältlich.
• 360 schwenkbarer Werkzeughalter mit Stromzuführung für Nutenbearbeitung reduziert den Bedarf an separatem Zubehör
• Mit separatem, einfach justierbarem Sockel in 3 verschiedenen Grössen für den optimalen Einsatz vor Ort
• Höhenverstellbare Spannbacken für effiziente Maschineneinstellung.
